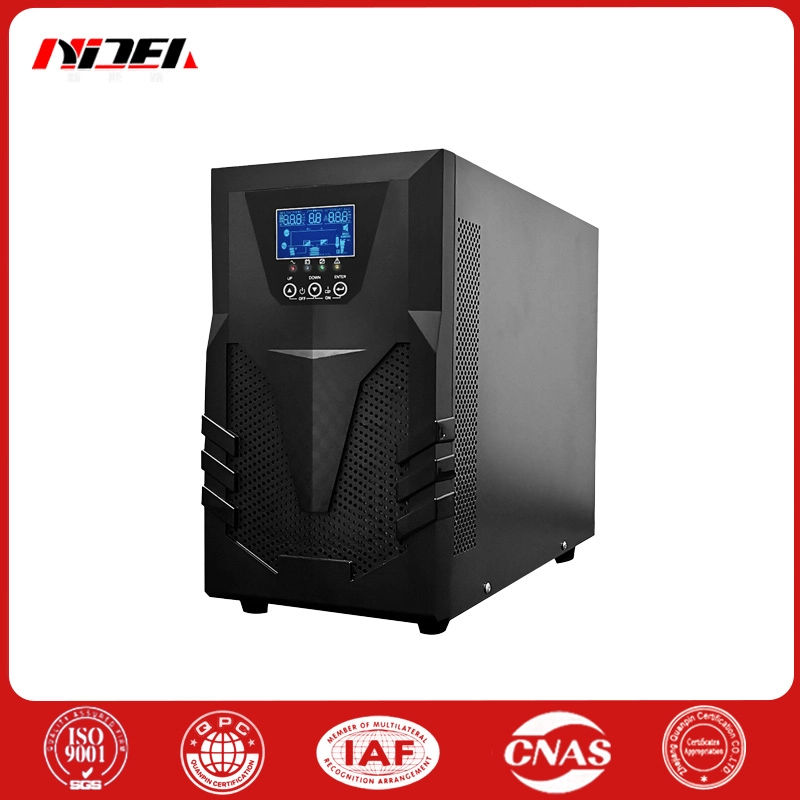

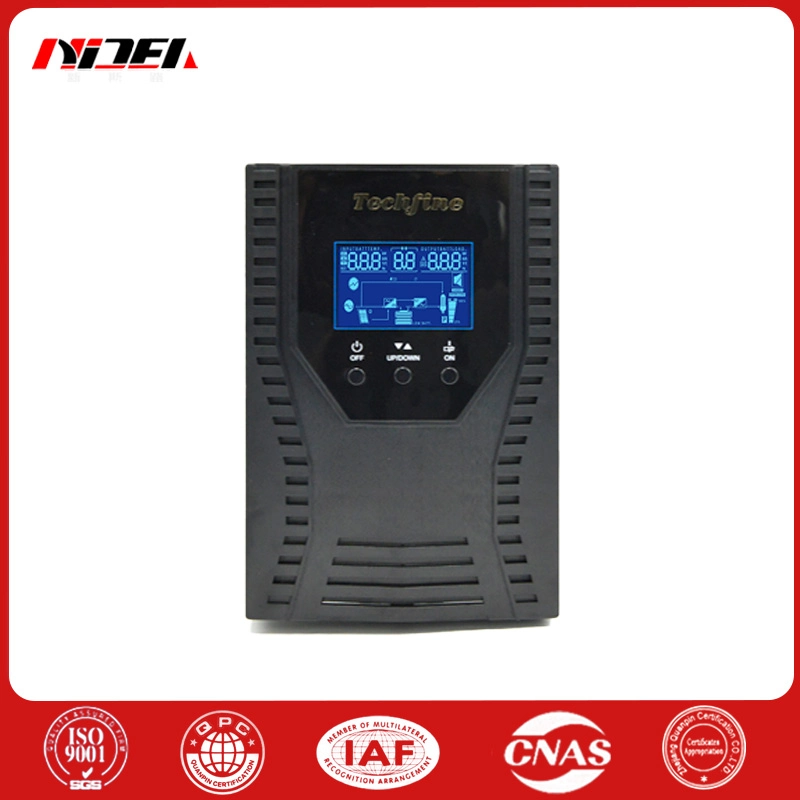

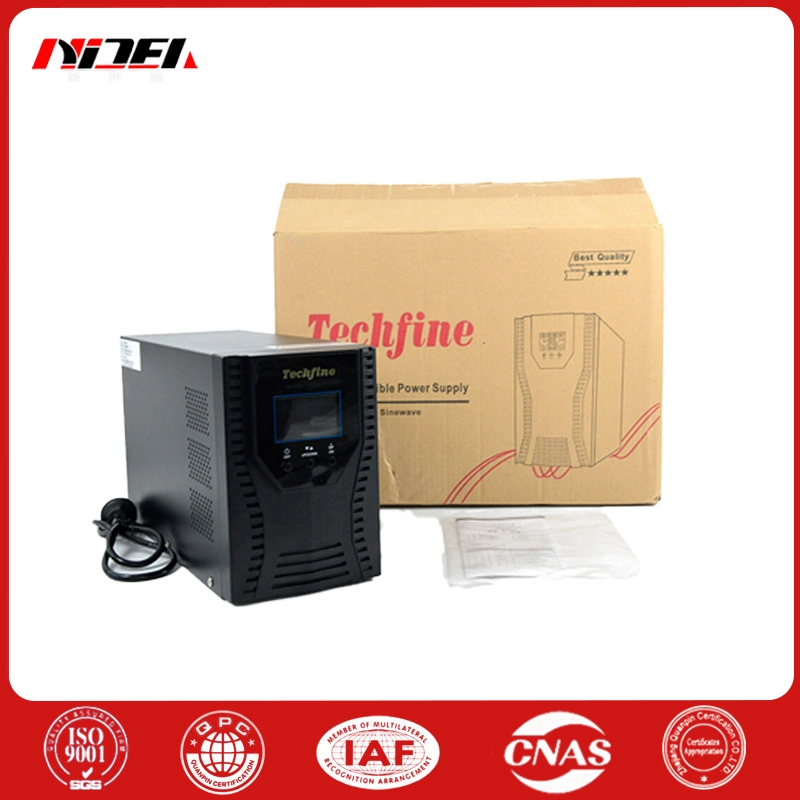

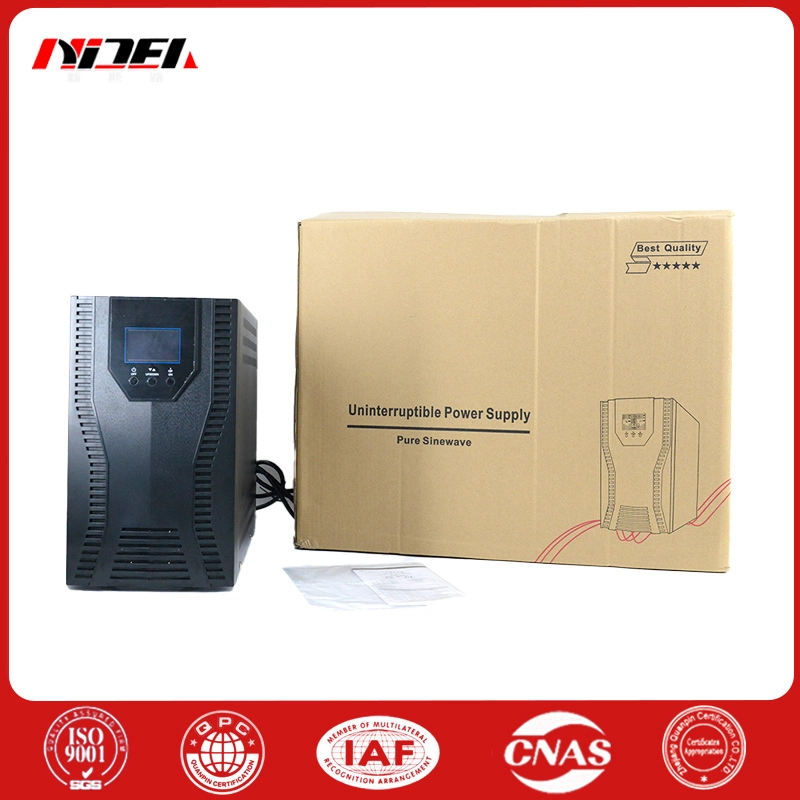

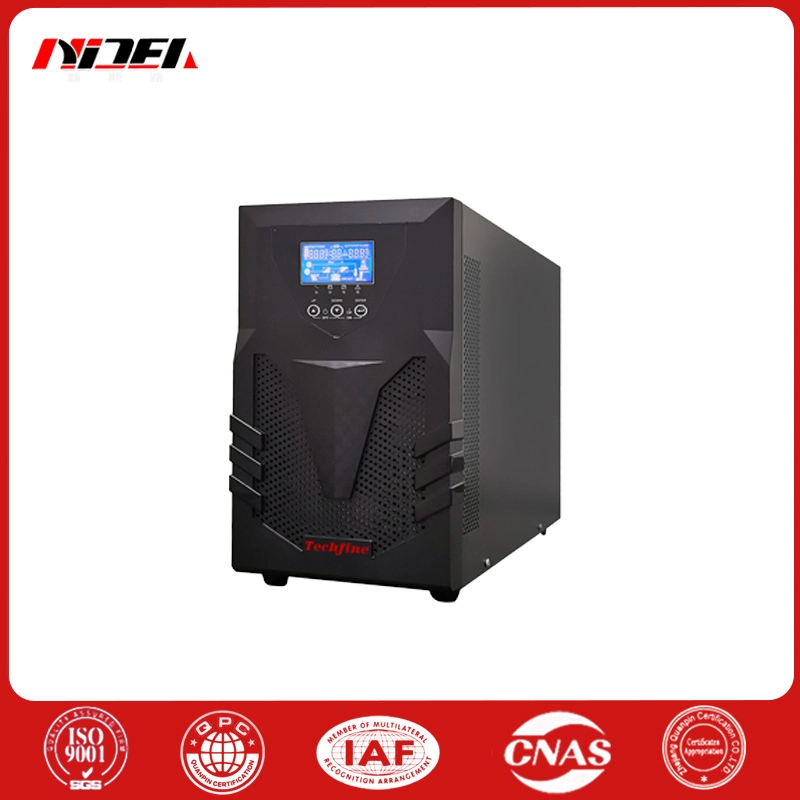

1KVA 2KVA 3kVA แหล่งจ่ายไฟ UPS ขนาดเล็ก

แบบอย่าง

1ก

2ก

3ก

ความจุ*

1000 VA / 800 วัตต์

2000VA /1600วัตต์

3000 วีเอ / 2400 ว

ป้อนข้อมูล

แรงดันไฟฟ้า

พิสัย

สายต่ำ โอนย้าย

160VAC/140VAC/120VAC/110VAC± 5%

(อุณหภูมิโดยรอบ <350C)

(ขึ้นอยู่กับเปอร์เซ็นต์การโหลด 100% - 80 % / 80 % - 70 % / 70 - 60 % / 60 % - 0)

การกลับมาของโลว์ไลน์

175VAC/155VAC/135VAC/125VAC ± 5 %

(อุณหภูมิโดยรอบ <350C)

(ขึ้นอยู่กับเปอร์เซ็นต์การโหลด 100% - 80 % / 80 % - 70 % / 70 - 60 % / 60 % - 0)

การโอนสายสูง

300 VAC ± 5%

การกลับมาของไฮไลน์

290 VAC ± 5%

ช่วงความถี่

40เฮิร์ต~70เฮิร์ต

เฟส

เฟสเดียวพร้อมกราวด์

เพาเวอร์แฟกเตอร์

≧0.99 @ แรงดันไฟฟ้าปกติ(input แรงดันไฟฟ้า)

เอาท์พุท

แรงดันขาออก

200/208/220/230/240VAC

แรงดันไฟฟ้ากระแสสลับ ระเบียบข้อบังคับ

±1% (แบต.โหมด)

ช่วงความถี่

47 ~ 53 Hz หรือ 57 ~ 63 Hz (ช่วงซิงโครไนซ์)

ช่วงความถี่ (แบต.โหมด)

โอเวอร์โหลด

อุณหภูมิแวดล้อม <350C

105%~110%: UPS ปิดเครื่องหลังจากผ่านไป 10 นาทีในโหมดแบตเตอรี่หรือเปลี่ยนเป็นบายพาสเมื่อ

ยูทิลิตี้เป็นเรื่องปกติ

110%~130%: UPS ปิดเครื่องหลังจากผ่านไป 1 นาทีในโหมดแบตเตอรี่หรือถ่ายโอนไปยังบายพาสเมื่อ

อรรถประโยชน์เป็นเรื่องปกติ

>130%: UPS ปิดเครื่องหลังจาก 3 วินาทีในโหมดแบตเตอรี่หรือถ่ายโอนไปยังบายพาสเมื่อ

อรรถประโยชน์เป็นเรื่องปกติ

อัตราส่วนยอดปัจจุบัน

3:1

ฮาร์มอนิก การบิดเบือน

三 3 % THD (โหลดเชิงเส้น); 三 6 % THD (โหลดที่ไม่ใช่เชิงเส้น)

โอนย้าย

เวลา

โหมด AC เป็น Batt โหมด

ศูนย์

อินเวอร์เตอร์เป็นบายพาส

4ms (ทั่วไป)

รูปคลื่น (โหมด Batt.)

คลื่นไซน์บริสุทธิ์

ประสิทธิภาพ

โหมดเอซี

89%

90%

91%

โหมดแบตเตอรี่

86%

88%

90%

แบตเตอรี่

รุ่นมาตรฐาน

ประเภทแบตเตอรี่

12V/9AH

12V/9AH

12V/9AH

ตัวเลข

2

3

4

6

เวลาเติมเงิน

พักฟื้น 4 ชั่วโมง ถึงความจุ 90% (ทั่วไป)

กำลังชาร์จ ปัจจุบัน

1.0 A (สูงสุด)

กำลังชาร์จ แรงดันไฟฟ้า

27.4 กระแสตรง ±1%

41.0VDC ± 1%

54.7VDC ±1%

82.1VDC ±1%

โมเดลระยะยาว*

หมายเลขแบตเตอรี่

2

3

4

6

8

6

8

กำลังชาร์จ ปัจจุบัน

1.0A / 2.0A / 4.0A / 6.0 ก

กำลังชาร์จ แรงดันไฟฟ้า

27.4 กระแสตรง±1%

41.0VDC±1%

54.7 กระแสตรง ±1%

82.1VDC ±1%

109.4VDC ±1%

82.1 กระแสตรง ±1%

109.4V กระแสตรง ± 1%

ทางกายภาพ

รุ่นมาตรฐาน

ขนาด ลxก XH

282 x 145 x 220 (มม.)

397 x 145 x 220 (มม.)

397 x 145 x 220(มม.)

421 x 190 x 318(มม.)

น้ำหนักสุทธิ (กก.)

9.8

11.4

17

26.2

โมเดลระยะยาว*

ขนาด ลxก XH

282 x 145 x 220 (มม.)

397 x 145 x 220(มิลลิเมตร)

น้ำหนักสุทธิ (กก.)

4.1

4.4

6.8

6.8

6.8

7.6

7.8

สิ่งแวดล้อม

การดำเนินการ ความชื้น

20-90 % RH@0- 40°C (ไม่ควบแน่น)

ระดับเสียงรบกวน

น้อยกว่า 50dBA @ 1 เมตร

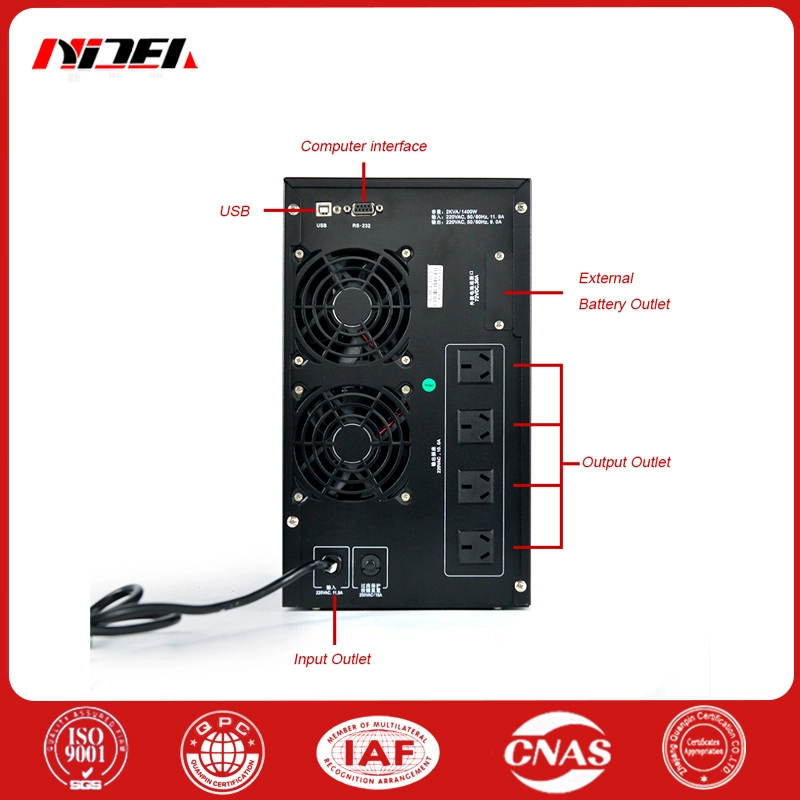

การจัดการ

สมาร์ท RS-232 หรือ USB

รองรับ Windows®2000/2003/XP/Vista/2008/7/8, Linux, Unix และ MAC

SNMP เสริม

การจัดการพลังงานจากตัวจัดการ SNMP และเว็บเบราว์เซอร์
