ปัญหาทั่วไปของหน้าจอ DC

แผง DC เป็นอุปกรณ์สำคัญสำหรับการให้พลังงาน DC ที่เสถียรในระบบพลังงาน มีการใช้กันอย่างแพร่หลายในสถานีย่อยโรงไฟฟ้าองค์กรอุตสาหกรรมและสถานที่อื่น ๆ สำหรับการควบคุมการป้องกันและวงจรสัญญาณ คำถามต่อไปนี้เป็นคำถามที่พบบ่อย (คำถามที่พบบ่อย) เกี่ยวกับแผง DC และคำตอบโดยละเอียด:

I. แนวคิดพื้นฐาน

1. แผง DC คืออะไร?

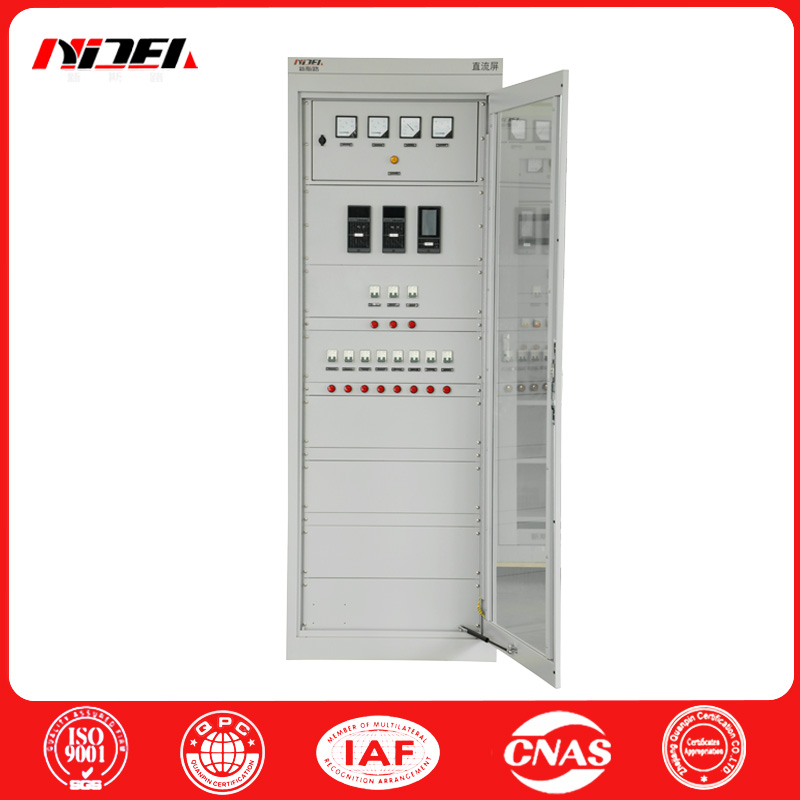

แผงควบคุม DC เป็นชุดอุปกรณ์ที่สมบูรณ์ที่แปลงพลังงาน AC ให้เป็นพลังงาน DC ที่เสถียรและสามารถตระหนักถึงการชาร์จการปลดปล่อยการตรวจสอบและการป้องกัน ส่วนใหญ่ประกอบด้วยโมดูลวงจรเรียงกระแส, ชุดแบตเตอรี่, ระบบการตรวจสอบ, สวิตช์ป้อน ฯลฯ และให้พลังงาน DC ที่เชื่อถือได้สำหรับกลไกการทำงานของสวิตช์แรงดันไฟฟ้าสูงอุปกรณ์ป้องกันการถ่ายทอดอุปกรณ์อัตโนมัติ ฯลฯ

2. ฟังก์ชั่นหลักของแผง DC คืออะไร?

จัดหาแหล่งจ่ายไฟที่ไม่หยุดยั้ง: เมื่อแหล่งจ่ายไฟ AC ถูกขัดจังหวะชุดแบตเตอรี่จะถูกปล่อยออกมาทันทีเพื่อให้แน่ใจว่าการทำงานปกติของโหลด DC (เช่นการทำงานของเบรกเกอร์วงจรอุปกรณ์ป้องกัน) และหลีกเลี่ยงการขยายตัวของอุบัติเหตุระบบพลังงาน

เอาท์พุทแรงดันไฟฟ้าที่มีความมั่นคง: พลังงาน AC ถูกแก้ไขในพลังงาน DCผ่านโมดูลวงจรเรียงกระแสและแรงดันเอาต์พุตจะเสถียรเพื่อให้ตรงตามข้อกำหนดของแรงดันไฟฟ้าของโหลดที่แตกต่างกัน (โดยทั่วไป 110V หรือ 220V)

การตรวจสอบและการป้องกัน: การตรวจสอบสถานะแบตเตอรี่แบบเรียลไทม์แรงดันเอาท์พุทและกระแสอินพุต AC และพารามิเตอร์อื่น ๆ การเตือนภัยหรือสวิตช์โหมดการทำงานโดยอัตโนมัติเมื่อเกิดความผิดปกติ (เช่นการเปลี่ยนเป็นพลังงานแบตเตอรี่เมื่อพลังงาน AC หายไป)

ii. โครงสร้างและส่วนประกอบ

1. องค์ประกอบหลักของแผง DC คืออะไร?

โมดูล RECTIFIER: แปลงพลังงาน AC เป็นพลังงาน DC มันเป็นองค์ประกอบการแปลงพลังงานหลักของแผง DC มันมักจะใช้การออกแบบแบบแยกส่วนและรองรับการสำรองข้อมูลซ้ำซ้อน N+1

แพ็ค BATTERY: อุปกรณ์จัดเก็บพลังงานที่ให้พลังงานเมื่อปิดไฟ AC ประเภททั่วไปคือแบตเตอรี่ตะกั่วกรดตะกั่วที่ปิดผนึกวาล์ว (VRLA)

หน่วยการตรวจสอบ: ตระหนักถึงการตรวจสอบพารามิเตอร์ต่าง ๆ ของแผง DC (เช่นแรงดันไฟฟ้า, ปัจจุบัน, สถานะแบตเตอรี่), การเตือนภัยและการสื่อสารระยะไกล (เช่น RS485, Ethernet)

หน่วย FEEDER: รวมถึงเบรกเกอร์วงจร DC ฟิวส์ ฯลฯ ใช้เพื่อกระจายพลังงาน DC ไปยังวงจรโหลดที่แตกต่างกันและให้การป้องกันลัดวงจรและการป้องกันโอเวอร์โหลด

โมดูลการชาร์จ: ให้กระแสการชาร์จสำหรับชุดแบตเตอรี่และปรับโหมดการชาร์จโดยอัตโนมัติ (เช่นกระแสคงที่แรงดันไฟฟ้าคงที่) ตามสถานะแบตเตอรี่

2. บทบาทของชุดแบตเตอรี่ในแผง DC คืออะไร?

ชุดแบตเตอรี่เป็น "แหล่งจ่ายไฟสำรอง" ของแผง DC เมื่ออินพุต AC เป็นปกติโมดูลวงจรเรียงกระแสจะจ่ายพลังงานและชาร์จแบตเตอรี่ในเวลาเดียวกัน เมื่อ AC ถูกขัดจังหวะแบตเตอรี่จะปล่อยออกมาทันทีเพื่อให้แน่ใจว่าแหล่งจ่ายไฟอย่างต่อเนื่องไปยังโหลด ความจุของมันจะต้องคำนวณตามกำลังโหลดและเวลาสำรอง (เช่น "ความจุอัตรา 10 ชั่วโมง" หมายถึงความจุของแบตเตอรี่ที่ปล่อยออกมาในปัจจุบันเป็นเวลา 10 ชั่วโมง)

iii. การดำเนินงานและการบำรุงรักษา

1. พารามิเตอร์ใดที่ควรให้ความสนใจในการตรวจสอบรายวันของไฟล์แผง DC?

อินพุต AC: เป็นแรงดันไฟฟ้าปกติ (เช่น 380V ± 10%) มีการสูญเสียเฟสใด ๆ แรงดันไฟฟ้าเกิน/แรงดันต่ำ

เอาท์พุท DC: แรงดันไฟฟ้าเสถียร (เช่นระบบ 110V มักจะเก็บรักษาไว้ที่ 115-121V, ระบบ 220V เก็บรักษาไว้ที่ 230-242V) และเป็นกระแสในช่วงที่เหมาะสม

สถานะการเกิด: แรงดันไฟฟ้าเซลล์เดี่ยว (แรงดันไฟฟ้าปกติของแบตเตอรี่ 12V คือ 12.5-13.0V) อุณหภูมิ (หลีกเลี่ยงเกิน 35 ℃) ไม่ว่าจะมีนูนหรือรั่วไหล

สถานะโมดูล: โมดูลวงจรเรียงกระแสทำงานตามปกติ (สถานะตัวบ่งชี้) ไม่ว่าจะมีการโอเวอร์โหลดหรือการเตือนความผิดพลาด

ข้อมูลใด ๆ : หน่วยตรวจสอบจะแสดงสัญญาณเตือนที่ผิดปกติหรือไม่ (เช่นไฟฟ้าความล้มเหลวของ AC, แบตเตอรี่ต่ำกว่าแรงดัน, โมดูลล้มเหลว)

2. จุดบำรุงรักษาของแบตเตอรี่คืออะไร?

การตรวจสอบค่าใช้จ่ายและการปลดปล่อยอย่างเป็นทางการ: ขอแนะนำให้ดำเนินการปีละครั้งปล่อยลึกลงไป 50% -80% ของความจุที่จัดอันดับจากนั้นชาร์จใหม่เพื่อเปิดใช้งานกิจกรรมแบตเตอรี่และหลีกเลี่ยงการเกิดซัลไฟต์

ดูแลทำความสะอาด: ทำความสะอาดฝุ่นบนพื้นผิวแบตเตอรี่เป็นประจำและตรวจสอบว่าขั้วเชื่อมต่อนั้นหลวมหรือสึกกร่อน (คุณสามารถใช้วาสลีนเพื่อป้องกันการเกิดสนิม)

การควบคุมสภาพแวดล้อม: อุณหภูมิของห้องแบตเตอรี่จะต้องควบคุมที่ 20-25 ℃หลีกเลี่ยงอุณหภูมิสูง (อุณหภูมิสูงจะทำให้อายุการใช้งานสั้นลง) หรืออุณหภูมิต่ำ (อุณหภูมิต่ำจะลดความจุ)

วัฏจักรการเปลี่ยนตำแหน่ง: อายุการใช้งานของแบตเตอรี่ที่ควบคุมวาล์วมักจะ 5-8 ปี หากความแตกต่างของแรงดันไฟฟ้าระหว่างแต่ละเซลล์มีขนาดใหญ่เกินไป (มากกว่า 0.2V) หรือความจุจะลดลงเป็นน้อยกว่า 80% ของค่าที่กำหนดจะต้องถูกแทนที่ในเวลา
