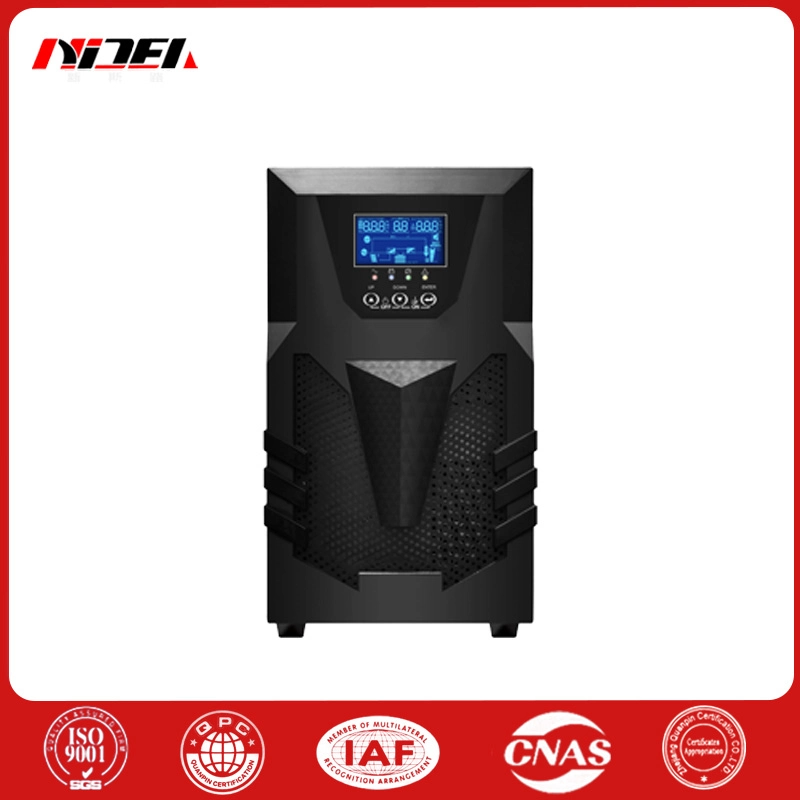

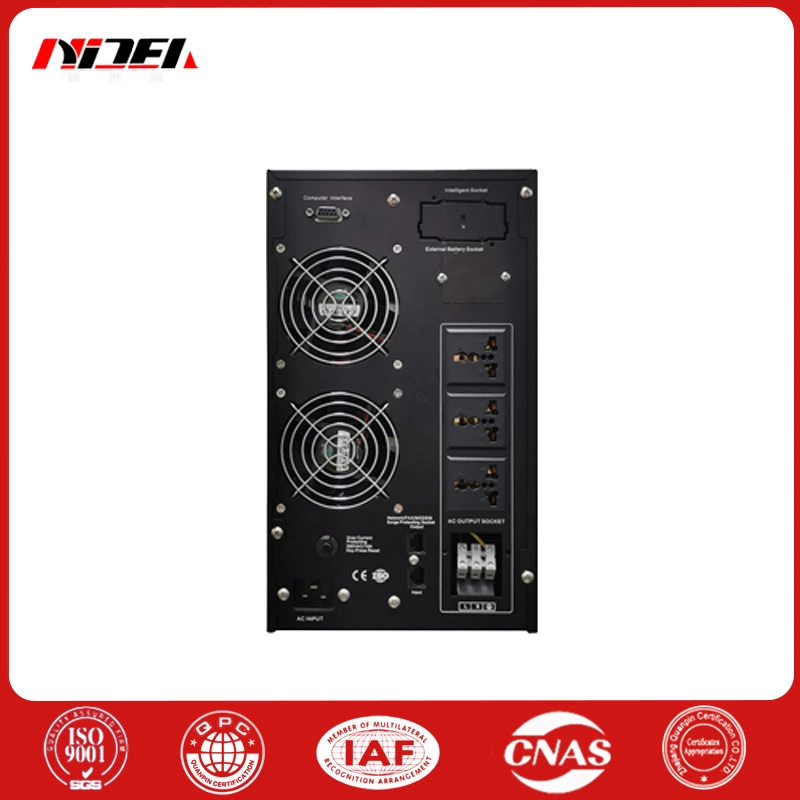

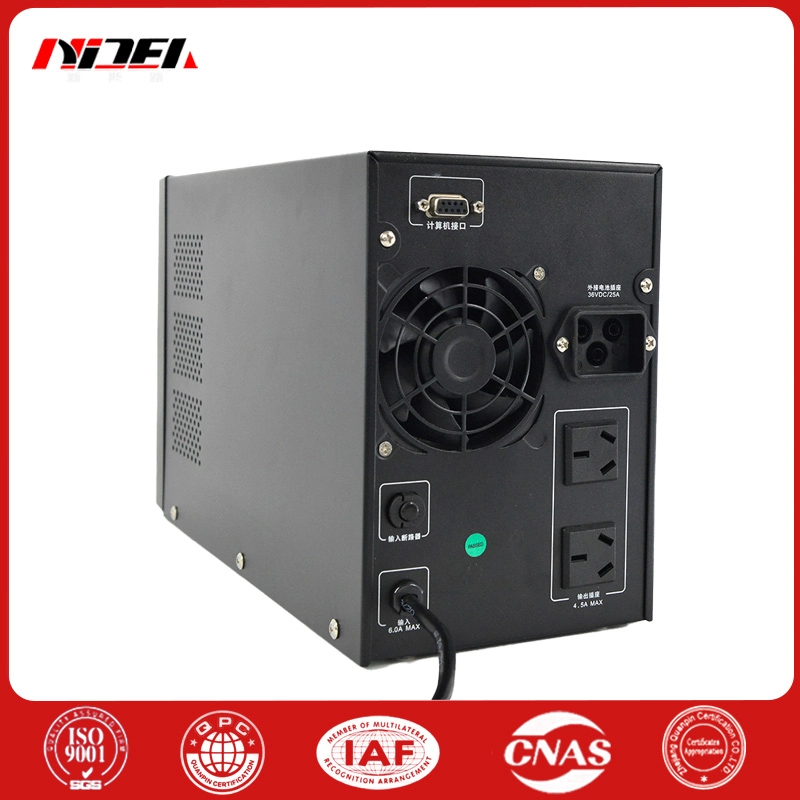

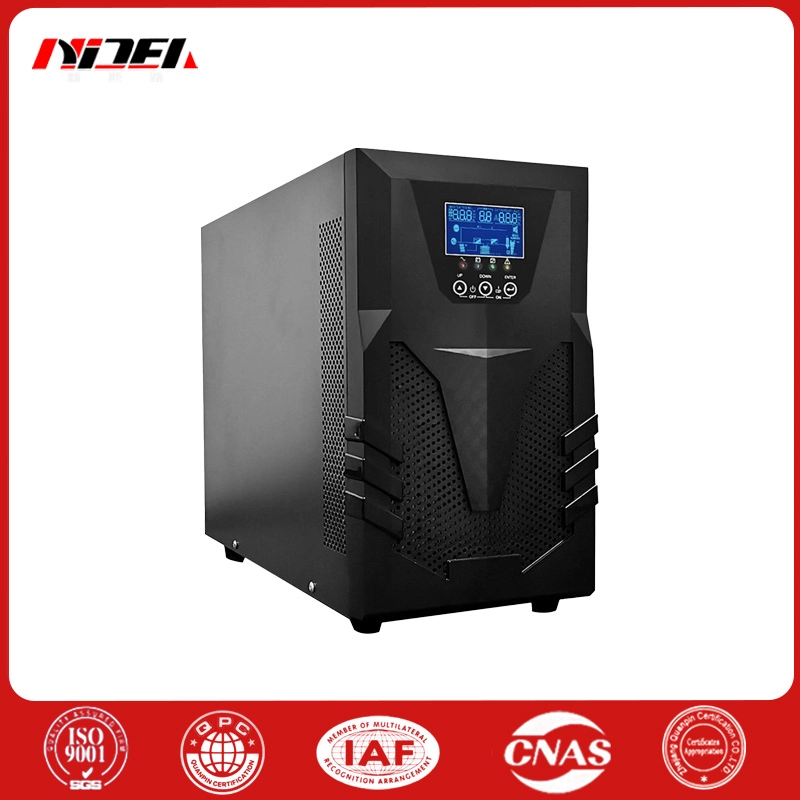

แหล่งจ่ายไฟ UPS เพียวไซน์เวฟเฟสเดียว

แบบอย่าง

1kr

2KR

3KR

ความจุ*

1000 VA / 800 วัตต์

2000 VA / 1600 วัตต์

3000 VA / 2400 วัตต์

ป้อนข้อมูล

แรงดันไฟฟ้า

พิสัย

การโอนสายต่ำ

160VAC/140VAC/120VAC/110VAC± 5%

(อุณหภูมิโดยรอบ <350C)

(ขึ้นอยู่กับเปอร์เซ็นต์การโหลด 100% - 80 % / 80 % - 70 % / 70 - 60 % / 60 % - 0)

การกลับมาของโลว์ไลน์

175VAC/155VAC/135VAC/125VAC ± 5 %

(อุณหภูมิโดยรอบ <350C)

(ขึ้นอยู่กับเปอร์เซ็นต์การโหลด 100% - 80 % / 80 % - 70 % / 70 - 60 % / 60 % - 0)

การโอนสายสูง

300 VAC ± 5 %

การกลับมาของไฮไลน์

290 VAC ± 5 %

ช่วงความถี่

40เฮิร์ต ~ 70เฮิร์ต

เฟส

เฟสเดียวพร้อมกราวด์

เพาเวอร์แฟกเตอร์

≧0.99 @ แรงดันไฟฟ้าที่กำหนด (แรงดันไฟฟ้าขาเข้า)

เอาท์พุท

แรงดันขาออก

200/208/220/230/240VAC

การควบคุมแรงดันไฟฟ้ากระแสสลับ

± 1% (โหมดแบตเตอรี่)

ช่วงความถี่

47 ~ 53 Hz หรือ 57 ~ 63 Hz (ช่วงซิงโครไนซ์)

ช่วงความถี่ (โหมดแบตเตอรี่)

50 เฮิรตซ์ ± 0.25 เฮิรตซ์ หรือ 60 เฮิรตซ์ ± 0.3 เฮิรตซ์

โอเวอร์โหลด

อุณหภูมิแวดล้อม <350C

105%~110%: UPS ปิดตัวลงหลังจากผ่านไป 10 นาทีในโหมดแบตเตอรี่หรือ โอนไปบายพาสเมื่อ

ยูทิลิตี้เป็นเรื่องปกติ

110%~130%: UPS ปิดตัวลงหลังจากผ่านไป 1 นาทีในโหมดแบตเตอรี่หรือ โอนไปบายพาสเมื่อ

อรรถประโยชน์เป็นเรื่องปกติ

>130%:UPS ปิดเครื่องหลังจาก 3 วินาทีในโหมดแบตเตอรี่หรือ โอนไปบายพาสเมื่อ

อรรถประโยชน์เป็นเรื่องปกติ

อัตราส่วนยอดปัจจุบัน

3:1

การบิดเบือนฮาร์มอนิก

三3 % THD (โหลดเชิงเส้น); 三 6 % THD (โหลดแบบไม่เชิงเส้น)

โอนย้าย

เวลา

โหมด AC เป็น Batt โหมด

ศูนย์

อินเวอร์เตอร์เป็นบายพาส

4 ms (ทั่วไป)

รูปคลื่น (โหมด Batt.)

ไซน์เวฟบริสุทธิ์

ประสิทธิภาพ

โหมดเอซี

89%

90%

91%

โหมดแบตเตอรี่

86%

88%

90%

แบตเตอรี่

รุ่นมาตรฐาน

ประเภทแบตเตอรี่

12V/9AH

12V/9AH

12V/9AH

ตัวเลข

2

4

6

เวลาเติมเงิน

4 ชั่วโมงฟื้นคืนสู่ความจุ 90% (ทั่วไป)

กำลังชาร์จปัจจุบัน

1.0 A (สูงสุด)

แรงดันไฟฟ้าในการชาร์จ

27.4 โวลต์กระแสตรง ± 1%

54.7VDC ± 1%

82.1 VDC ± 1%

โมเดลระยะยาว

หมายเลขแบตเตอรี่

2

3

4

6

8

6

8

กำลังชาร์จปัจจุบัน

1.0A/2.0A/4.0A/6.0A

แรงดันไฟฟ้าในการชาร์จ

27.4 โวลต์กระแสตรง ± 1%

41.0VDC ± 1%

54.7VDC ± 1%

82.1VDC ± 1%

109.4VDC ± 1%

82.1VDC ± 1%

109.4VDC ± 1%

ทางกายภาพ

รุ่นมาตรฐาน

ขนาด กxยxส

310 x 438 x 88 (มม.)

410 x 438 x 88 (มม.)

630 x 438 x 88 (มม.)

น้ำหนักสุทธิ (กก.)

12

19

29.3

โมเดลระยะยาว

ขนาด กxยxส

310 x 438 x 88 (มม.)

410 x 438 x 88 (มม.)

410 x 438 x 88 (มม.)

น้ำหนักสุทธิ (กก.)

9

12

14.2

สิ่งแวดล้อม

ความชื้นในการทำงาน

20-90 % RH @ 0- 40°C (ไม่ควบแน่น)

ระดับเสียงรบกวน

น้อยกว่า 50dBA @ 1 เมตร

การจัดการ

สมาร์ท RS-232 หรือ USB

รองรับ Windows® 2000/2003/XP/Vista/2008/7/8, Linux, Unix และ MAC

SNMP เสริม

การจัดการพลังงานจากตัวจัดการ SNMP และเว็บเบราว์เซอร์
