ยูพีเอสโมดูลาร์ N+X

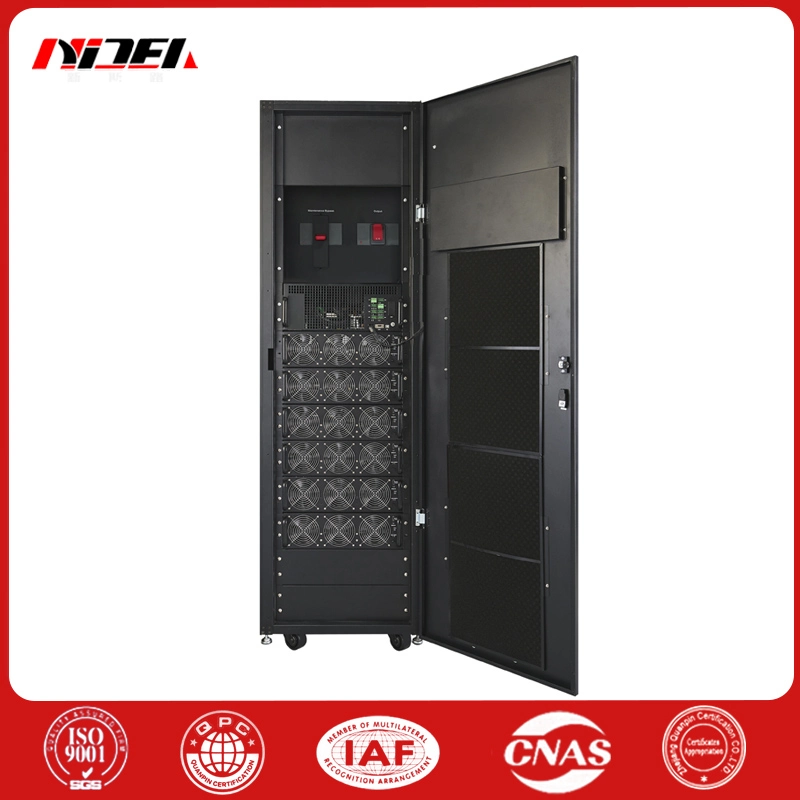

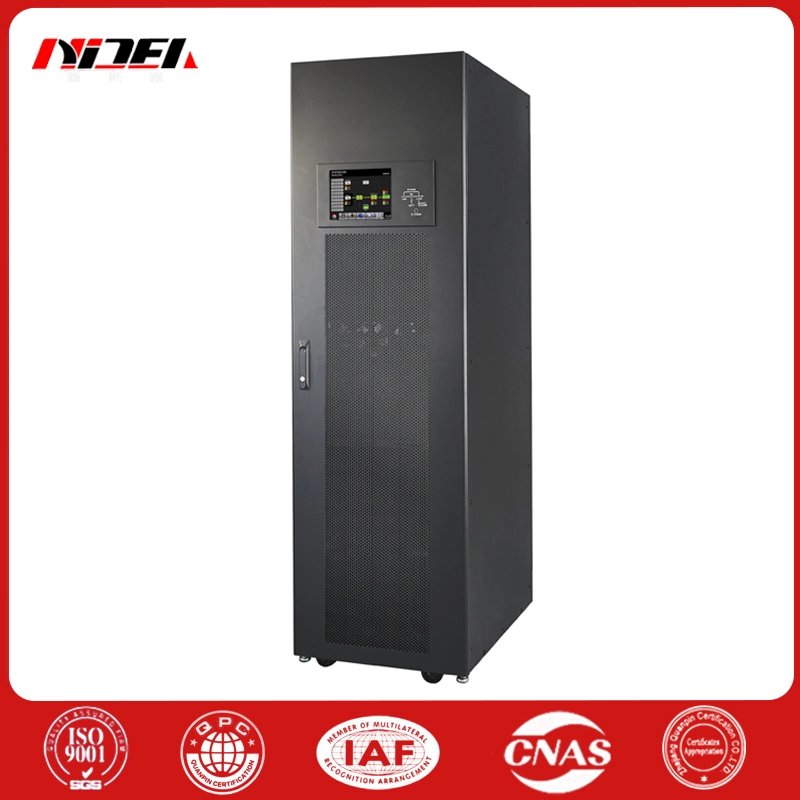

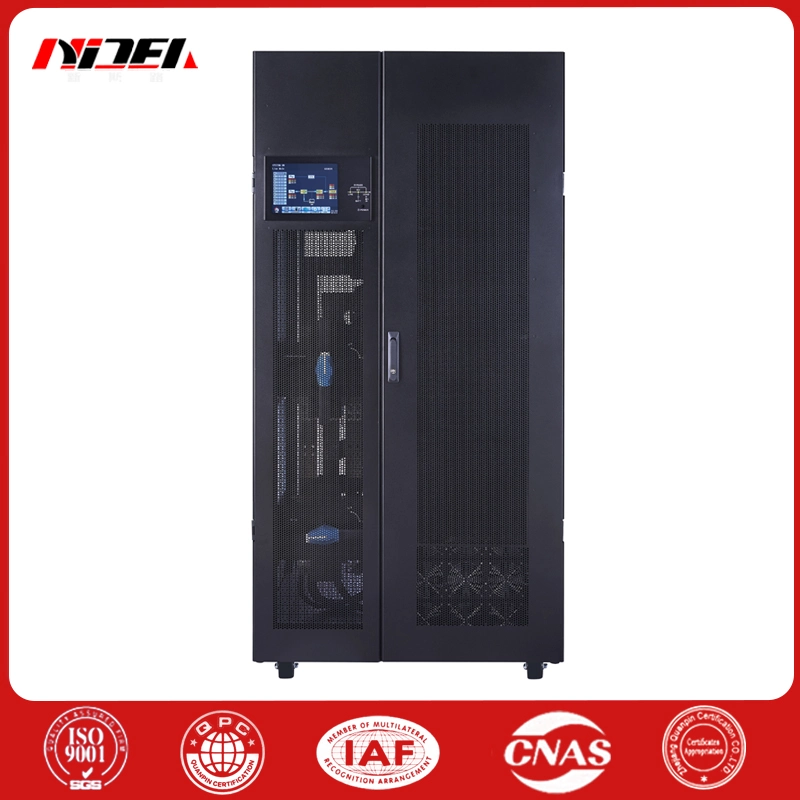

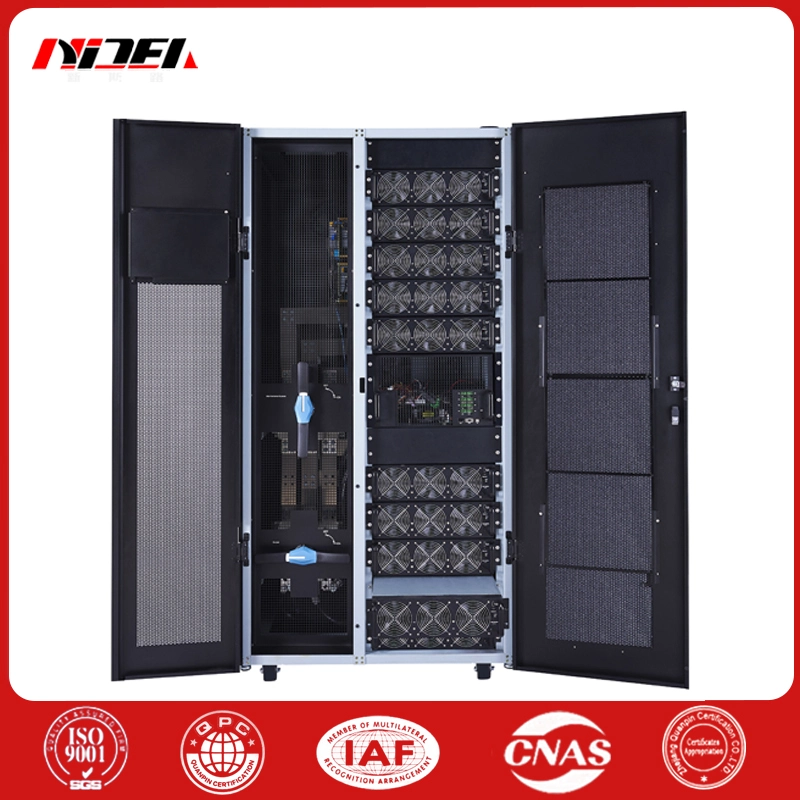

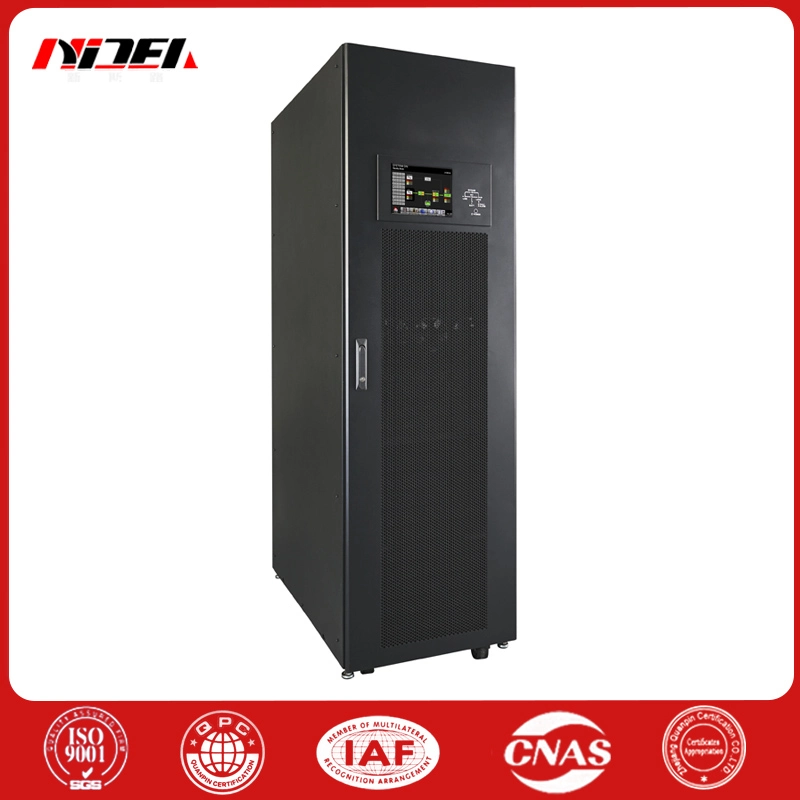

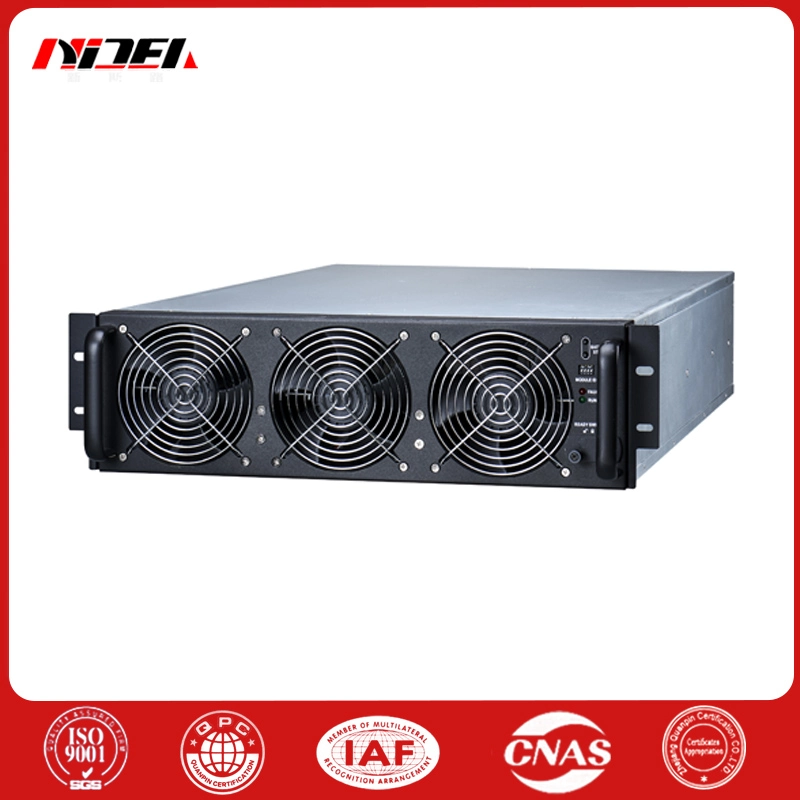

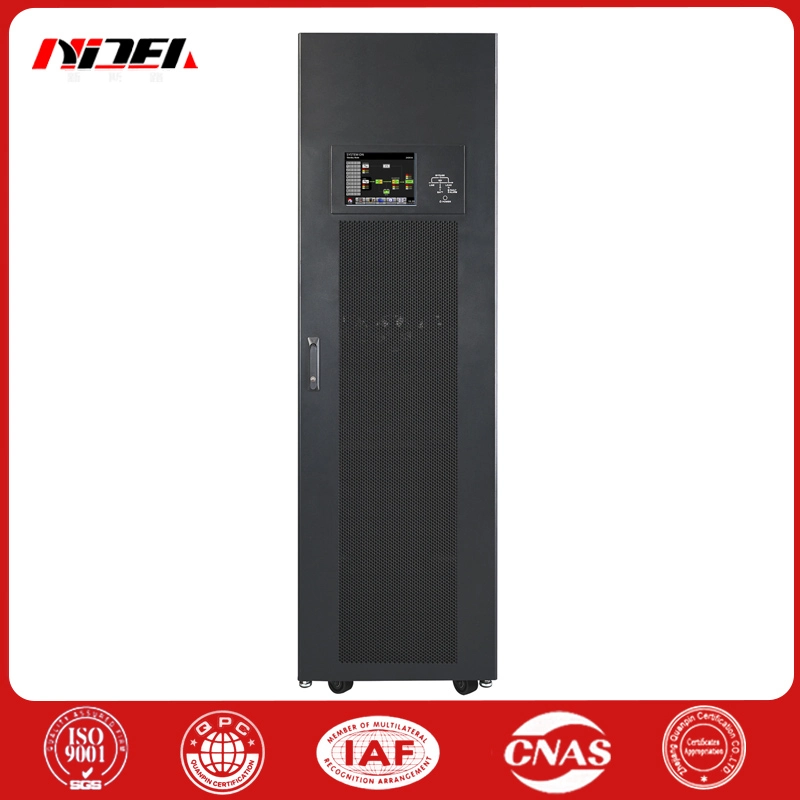

UPS แบบโมดูลาร์ N+X, โมดูลจ่ายไฟ 20/30KVA/3U, ตู้เดี่ยวรองรับไฟได้สูงสุด 10 เครื่อง โมดูลแบบขนานสูงถึง 300KVA สามารถเชื่อมต่อตู้เดี่ยวแบบขนานได้ มากถึง 4 และกำลังสูงสุดคือ 1200KVA โมดูลพลังงานแต่ละอันมีความเป็นอิสระ หน่วยควบคุม DSP เมื่อโมดูลจ่ายไฟทำงานล้มเหลว มันจะตัดการเชื่อมต่อโดยอัตโนมัติ จากระบบและระบบสามารถทำงานต่อไปได้

UPS แบบโมดูลาร์ใช้การแปลงสองครั้งทางออนไลน์ โครงสร้าง ได้แก่ วงจรเรียงกระแส อินเวอร์เตอร์ เครื่องชาร์จ วงจรควบคุม อินพุตและ เบรกเกอร์วงจรเอาท์พุตและขั้วต่อแบตเตอรี่ การชดเชยตัวประกอบกำลังอินพุต เป็นต้น โมดูลทั้งหมดสามารถสับเปลี่ยนออนไลน์ได้เพื่อให้มีระดับสูงสุด ความพร้อมใช้งานและการบำรุงรักษา

ความล้มเหลวของโมดูลควบคุมจะไม่ส่งผลกระทบ การทำงานตามปกติของระบบ สามารถเปลี่ยนโมดูลควบคุมได้ทางออนไลน์ พร้อม hot-swap และการเชื่อมต่อแบบขนานของโมดูลพลังงานก็เช่นกัน จัดการจากส่วนกลางโดยชุดควบคุม มันทำงานตามแบบครบวงจร พารามิเตอร์แบบขนาน โมดูลจ่ายไฟขัดข้องสามารถออกจากขนานได้โดยอัตโนมัติ โดยไม่ก่อให้เกิดอันตรายต่อระบบขนานทั้งหมด

ระบบ UPS แบบโมดูลาร์ใช้ระบบแยกอิสระ โมดูลบายพาสแบบคงที่และไม่ได้ใช้โครงสร้างบายพาสแบบคงที่หลายแบบ หลีกเลี่ยงความเสียหายที่เกินพิกัดที่เกิดจากกระแสไฟฟ้าที่ไม่สม่ำเสมอของบายพาสหลายครั้ง เปลี่ยนเป็นบายพาส ความถูกต้องของแรงดันไฟฟ้าขาออกของโมดูลแบบขนาน การเชื่อมต่อคือ ± 1% และกระแสการไหลเวียนแบบขนานคือ <1%

โมดูลสแตติกบายพาสจะมีเฉพาะ สวิตช์คงที่ของบายพาส แต่ไม่ใช่สวิตช์คงที่ของวงจรหลัก เอาท์พุท ดังนั้นเมื่อเปลี่ยนโมดูลสแตติกบายพาสจะไม่ทำให้เกิด ระบบที่จะปิดหรือเปลี่ยนเป็นบายพาสการบำรุงรักษาด้วยตนเอง ออนไลน์ การเปลี่ยน Hot-swap สามารถทำได้ในโหมดแบตเตอรี่

คุณสมบัติและข้อดีของ N+X ยูพีเอสแบบโมดูลาร์:

UPS แบบโมดูลาร์ N+X มีประสิทธิภาพโดยรวมสูง โดยมีประสิทธิภาพสูงสุดในการเข้าถึง มากกว่า 96% และประสิทธิภาพของระบบจะมากกว่า 95% เมื่อโหลดสูงกว่า 30%;

รองรับการนอนหลับของโมดูลอัจฉริยะ ฟังก์ชั่นซึ่งสามารถปรับปรุงประสิทธิภาพโดยรวมภายใต้สภาวะโหลดเบา

แรงดันไฟฟ้าและความถี่อินพุตกว้างพิเศษ ช่วง, ช่วงแรงดันไฟฟ้าอินพุตกว้าง: 138-485V;

ช่วงความถี่อินพุตกว้าง: 40-70HZ, การปรับให้เข้ากับสภาพแวดล้อมโครงข่ายไฟฟ้าที่รุนแรงและการยืดอายุแบตเตอรี่

จำนวนแบตเตอรี่สามารถปรับได้ รองรับแบตเตอรี่ 30-40 ก้อน เมื่อแบตเตอรี่เกิดขัดข้องหลังจากถอดแบตเตอรี่ออกแล้ว แบตเตอรี่ที่ล้มเหลว แบตเตอรี่ที่เหลือสามารถดำเนินการสำรองพลังงานต่อไปได้ ระบบ:

การออกแบบชิ้นส่วนอะไหล่สำรองแบบโมดูลาร์ของ UPS แบบโมดูลาร์ N+X ไม่มีจุดล้มเหลวเพียงจุดเดียว

โมดูลพลังงานทั้งหมดรองรับ hot swap แบบออนไลน์ ง่ายต่อการขยายและบำรุงรักษา แหล่งจ่ายไฟทั้งเครื่อง พัดลม และที่สำคัญ สัญญาณการสื่อสารนำมาใช้ออกแบบซ้ำซ้อน ความน่าเชื่อถือสูง

เอาท์พุท PF สามารถเข้าถึง 1, โหลดได้มากขึ้น 11% กว่ายูพีเอสแบบเดิม

การควบคุมแบบกระจาย + แบบรวมศูนย์ การตั้งเวลา DSP ในโมดูลพลังงานมีหน้าที่ควบคุมพลังงาน หน่วยควบคุม ECM มีหน้าที่รับผิดชอบในการกำหนดเวลา การแยกการทำงาน การลดการทำงาน ความซับซ้อนทางตรรกะ

การออกแบบบายพาสแบบรวมศูนย์ โมดูลบายพาส การควบคุม DSP อิสระในตัว, การบำรุงรักษาแบบเสียบได้

เปลี่ยน, ทนต่อแรงกระแทกที่แข็งแกร่ง, หลีกเลี่ยงความไม่สมดุลของอิมพีแดนซ์ระหว่างสแตติกบายพาสพลังงานต่ำหลายตัวที่ทำให้เกิด กระแสไม่สม่ำเสมอ

ขอบเขตการใช้งาน UPS แบบโมดูลาร์ N+X:

นำไปใช้กับ IDC (ศูนย์ข้อมูลอินเทอร์เน็ต) ศูนย์ประมวลผลข้อมูลแบบโมดูลาร์ ISP (ผู้ให้บริการอินเทอร์เน็ต) โทรคมนาคม ฯลฯ

กรุณาติดต่อเราเพื่อขอรายละเอียดเพิ่มเติม ข้อมูลเราจะจัดเตรียมเอกสารทางเทคนิคโดยละเอียดเพิ่มเติมให้กับคุณและ ใบเสนอราคาที่น่าพอใจ
