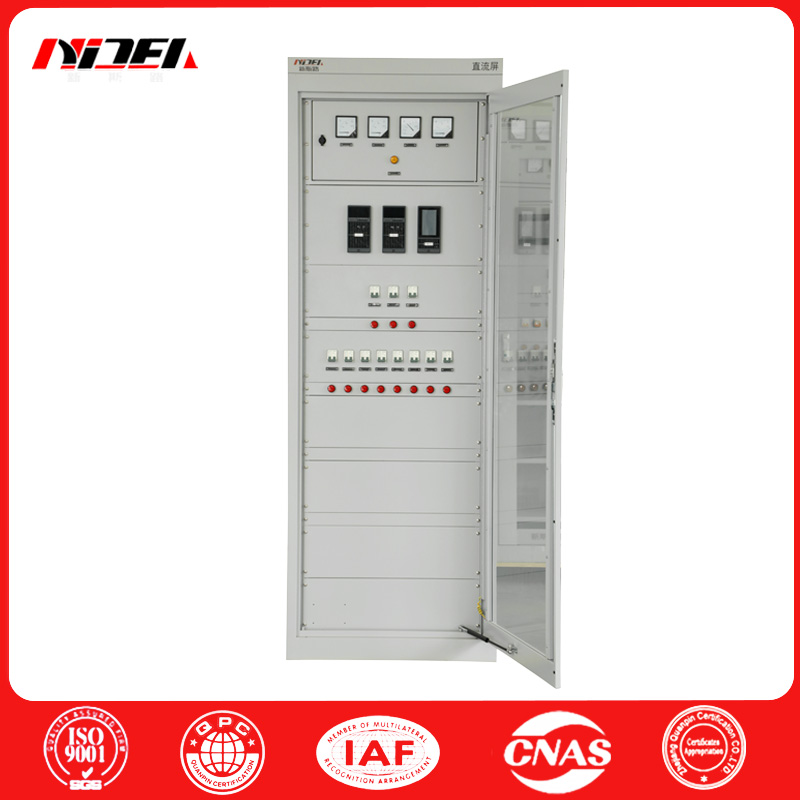

วิธีเลือกความสามารถของแผง DC ตามความต้องการ?

คำนวณกระแสโหลด: นับกระแสทั้งหมดของทั้งหมดโหลด DC(เช่นวงจรควบคุมอุปกรณ์ป้องกันไฟแสดงสถานะ ฯลฯ )

กำหนดเวลาสำรอง: ตามข้อกำหนดของระบบพลังงานเวลาสำรองมักจะ 1-2 ชั่วโมง (นานกว่าสำหรับโอกาสสำคัญ)

คำนวณความจุของแบตเตอรี่: สูตรคือ "ความจุแบตเตอรี่ (AH) = โหลดปัจจุบัน (A) ×เวลาสำรอง (H) ÷ความลึกของการคายประจุ (ปกติ 0.7)"

ความจุโมดูลวงจรเรียงกระแส: จะต้องตรงกับกระแสไฟฟ้า + การชาร์จแบตเตอรี่ (โดยปกติ 10% ของความจุแบตเตอรี่) และสำรองความซ้ำซ้อน (เช่นการกำหนดค่า N + 1)

วิธีเลือกแผง DC 110V และ 220V?

ระบบ 110V: เหมาะสำหรับระบบการกระจายแรงดันไฟฟ้าขนาดกลางและต่ำ (เช่น 10kV, สถานีย่อย 35kV) โดยมีกระแสโหลดขนาดเล็กและการสูญเสียสายเคเบิลค่อนข้างต่ำ

 2.220V ระบบ: เหมาะสำหรับระบบแรงดันสูง (เช่น 110kV และสถานีย่อยสูงกว่า) หรือโหลดความจุขนาดใหญ่ (เช่นกลไกการทำงานของสปริงเบรกเกอร์) ซึ่งสามารถลดพื้นที่ตัดขวางสายเคเบิล

เมื่อเลือกจะต้องจับคู่แรงดันไฟฟ้าที่จัดอันดับของอุปกรณ์โหลด (เช่นกลไกการทำงานของเบรกเกอร์วงจรมักจะทำเครื่องหมาย 110V DC หรือ 220V DC)
